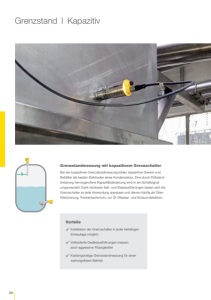

30 Grenzstand l Kapazitiv Vorteile Installation der Grenzschalter in jeder beliebigen Einbaulage möglich Vollisolierte Geräteausführungen messen auch aggressive Flüssigkeiten Kostengünstige Grenzstandmessung für einen wartungsfreien Betrieb Grenzstandmessung mit kapazitivem Grenzschalter Bei der kapazitiven Grenzstandmessung bilden kapazitiver Sensor und Behälter die beiden Elektroden eines Kondensators. Eine durch Füllstandänderung hervorgerufene Kapazitätsänderung wird in ein Schaltsignal umgewandelt. Dank kürzbarer Seil- und Stabausführungen lassen sich die Grenzschalter an jede Anwendung anpassen und dienen häufig als Überfüllsicherung, Trockenlaufschutz, zur Öl-/Wasser- und Schaumdetektion.
31 BASIC BASIC VEGAPOINT 11 VEGAPOINT 21/31 Anwendung Wasserbasierte Flüssigkeiten VEGAPOINT 21: Flüssigkeiten VEGAPOINT 31: Schüttgüter Ausführung Kompaktausführung aus 316L, PEEK Kompaktausführung aus 316L, PEEK Prozessanschluss Gewinde ab G½, ½ NPT, Universalanschluss für Hygieneadapter Gewinde ab G½, ½ NPT, Universalanschluss für Hygieneadapter Prozesstemperatur -20 °C ... +100 °C/ 1 h @ +135 °C -40 °C ... +115 °C/ 1 h @ +135 °C Prozessdruck -1 ... +25 bar (-100 ... +2500 kPa) -1 ... +64 bar (-100 ... +6400 kPa) Signalausgang Dreileiter: IO-Link, Transistor (PNP/NPN) Dreileiter: IO-Link, Transistor (PNP/NPN) Anzeige/Bedienung LED farbige 360°-Statusanzeige, Bluetooth Zulassungen EG 1935/2004, FDA, ADI ATEX, UKEX, IECEx, EG 1935/2004, FDA, 3-A, EHEDG, ASME BPE, USP Class VI, ADI, China FDA, WHG, VLAREM, SVTI, Schibau Nutzen Einfache Inbetriebnahme, da abgleichfrei Gut sichtbare farbige 360°-Statusanzeige, einstellbar
32 BASIC BASIC VEGAPOINT 23 VEGAPOINT 24 Anwendung Flüssigkeiten und Schüttgüter Stark anhaftende Medien oder frontbündiger Einbau Ausführung Kompaktausführung aus 316L, PEEK mit Rohrverlängerung bis 1 m Kompaktausführung aus 316L, PEEK Prozessanschluss Gewinde ab G½, ½ NPT, Universalanschluss für Hygieneadapter Gewinde ab G½, ½ NPT, Universalanschluss für Hygieneadapter Prozesstemperatur Rohrverlängerung ≤ 250 mm: -40 °C ... +115 °C/1 h @ +135 °C Rohrverlängerung > 250 mm: -40 °C ... +80 °C/1 h @ +135 °C -40 °C … +115 °C/1 h @ +135 °C Prozessdruck -1 ... +64 bar (-100 ... +6400 kPa) -1 ... +64 bar (-100 ... +6400 kPa) Signalausgang Dreileiter: IO-Link, Transistor (PNP/NPN) Dreileiter: IO-Link, Transistor (PNP/NPN) Anzeige/Bedienung farbige 360°-Statusanzeige, Bluetooth farbige 360°-Statusanzeige, Bluetooth Zulassungen ATEX, UKEX, IECEx, EG 1935/2004, FDA, 3-A, EHEDG, ASME BPE, USP Class VI, ADI, China FDA, WHG, VLAREM, SVTI, Schibau ATEX, UKEX, EG 1935/2004, FDA, 3-A, EHEDG, USP Class VI, ADI, China FDA, WHG, VLAREM, SVTI Nutzen Kostengünstiger Grenzschalter mit wählbarer Schaltpunktposition/Rohrverlängerung Optimiert für anhaftende Medien durch frontbündige Installation Grenzstand l Kapazitiv
33 PRO PRO PRO VEGACAP 62 VEGACAP 63 VEGACAP 64 Anwendung Flüssigkeiten und Schüttgüter Flüssigkeiten und Schüttgüter, nicht abrasiv Anhaftende Flüssigkeiten und leichte Schüttgüter, nicht abrasiv Ausführung teilisolierter Stab aus Stahl, 316L, PTFE bis 6 m vollisolierter Stab aus Stahl, 316L, PTFE, PE, Alloy bis 6 m vollisolierter Stab aus Stahl, 316L, PTFE, Alloy bis 4 m Prozessanschluss Gewinde ab G½, ½ NPT, Flansche ab DN 25, 1" Gewinde ab G½, ½ NPT, Flansche ab DN 25, 1" Gewinde ab G¾, ¾ NPT, Flansche ab DN 25, 1" Prozesstemperatur -50 … +200 °C -50 … +200 °C -50 … +200 °C Prozessdruck -1 … +64 bar (-100 … +6400 kPa) -1 … +64 bar (-100 … +6400 kPa) -1 … +64 bar (-100 … +6400 kPa) Signalausgang Relais-, Transistor-, Zweileiterausgang, kontaktloser Schalter Relais-, Transistor-, Zweileiterausgang, kontaktloser Schalter Relais-, Transistor-, Zweileiterausgang, kontaktloser Schalter Anzeige/Bedienung LED-Kontrollleuchte oder Schaltzustandsanzeige PLICSLED LED-Kontrollleuchte oder Schaltzustandsanzeige PLICSLED LED-Kontrollleuchte oder Schaltzustandsanzeige PLICSLED Zulassungen ATEX, UKEX, IECEx, FM, CSA, EAC (GOST), UKR Sepro, Überfüllsicherung, Schibau, SIL2, NEPSI ATEX, UKEX, IECEx, FM, CSA, EAC (GOST), UKR Sepro, Überfüllsicherung, Schibau, SIL2, NEPSI ATEX, UKEX, IECEx, FM, CSA, EAC (GOST), UKR Sepro, Überfüllsicherung, Schibau, SIL2, NEPSI Nutzen Robuste, beständige Ausführung
34 PRO PRO PRO VEGACAP 65 VEGACAP 66 VEGACAP 67 Anwendung Flüssigkeiten und Schüttgüter Flüssigkeiten und Schüttgüter, nicht abrasiv Schüttgüter bei hohen Prozesstemperaturen Ausführung teilisoliertes Seil aus Stahl, 316L, PTFE, PE bis 32 m vollisoliertes Seil aus Stahl, 316L, PTFE bis 32 m teilisolierter Stab oder teilisoliertes Seil aus Stahl, 316L, Keramik bis 6 m (Stab) bis 40 m (Seil) Prozessanschluss Gewinde ab G1, 1 NPT, Flansche ab DN 50, 2" Gewinde ab G1, 1 NPT, Flansche ab DN 50, 2" Gewinde ab G1½, 1½ NPT, Flansche ab DN 50, 2" Prozesstemperatur -50 … +200 °C -50 … +150 °C -50 … +400 °C Prozessdruck -1 … +64 bar (-100 … +6400 kPa) -1 … +40 bar (-100 … +4000 kPa) -1 … +16 bar (-100 … +1600 kPa) Signalausgang Relais-, Transistor-, Zweileiterausgang, kontaktloser Schalter Relais-, Transistor-, Zweileiterausgang, kontaktloser Schalter Relais-, Transistor-, Zweileiterausgang, kontaktloser Schalter Anzeige/Bedienung LED-Kontrollleuchte oder Schaltzustandsanzeige PLICSLED LED-Kontrollleuchte oder Schaltzustandsanzeige PLICSLED LED-Kontrollleuchte oder Schaltzustandsanzeige PLICSLED Zulassungen ATEX, UKEX, IECEx, FM, CSA, EAC (GOST), UKR Sepro, Überfüllsicherung, Schibau, SIL2, NEPSI ATEX, UKEX, IECEx, FM, CSA, EAC (GOST), UKR Sepro, Überfüllsicherung, Schibau, SIL2, NEPSI – Nutzen Robuste, beständige Ausführung, um Anhaftungen am Sensor zu ignorieren Universeller Einsatz in Schüttgütern durch großen Temperaturbereich Grenzstand l Kapazitiv
35 PRO PRO PRO PRO VEGACAP 69 VEGACAP 27 VEGACAP 35 VEGACAP 98 Flüssigkeiten, auch in nicht leitfähigen Behältern Anhaftende, leitfähige Flüssigkeiten Schüttgüter Flüssigkeiten, Schüttgüter vollisolierter Doppelstab aus PTFE, PP, FEP bis 4 m vollisolierter Stab aus Stahl, 316Ti, PTFE, PFA bis 4 m isoliertes Seil aus Stahl, 316Ti, PE, PA12 bis 20 m vollisolierter Stab aus PP bis 2 m Flansche ab DN 50, 2" Gewinde ab G1, 1 NPT, Clamp ab 1½" Gewinde G1½, 1½ NPT Gewinde G1½ -50 … +100 °C -50 … +200 °C -40 … +80 °C -40 … +80 °C -1 … +2 bar (-100 … +200 kPa) -1 … +63 bar (-100 … +6300 kPa) -1 … +16 bar (-100 … +1600 kPa) druckloser Betrieb Relais-, Transistor-, Zweileiterausgang, kontaktloser Schalter Relaisausgang Relaisausgang Relaisausgang LED-Kontrollleuchte oder Schaltzustandsanzeige PLICSLED LED-Kontrollleuchte LED-Kontrollleuchte LED-Kontrollleuchte ATEX, UKEX, EAC (GOST), UKR Sepro Überfüllsicherung Überfüllsicherung Überfüllsicherung Geringer Montageaufwand durch kompakte Doppelstabbauweise Minimaler Zeit- und Kostenaufwand durch einfache Inbetriebnahme ohne Medium
